氣動真空蝶閥

• 閥門型號：GIQ高真空蝶閥
• 通徑規格：DN50-DN400
• 結構形式：對夾式
• 閥體材質：不銹鋼304、316、316L
• 公稱壓力：2x105～1.3x10-5
• 適用溫度：丁腈橡膠-25～+80℃,氟橡膠-30～+150℃
• 應用范圍：真空系統，空氣及非腐蝕性氣體
• 產品特點：密封性能好，能用于真空狀態，也可在低壓狀態下使用
氣動高真空蝶閥概述：
GIQ氣動高真空蝶閥是指工作壓力低于標準大氣壓，形成一定真空的閥門，是真空系統中用來調節氣流量、切斷和接通管路的元件，一般用于控制空氣和非腐蝕性氣體。氣動真空蝶閥的閥板采用夾緊結構，把閥板的密封圈夾緊，泄露量為零，除了能用在真空狀態下,也能在低壓狀態下使用。氣動真空蝶閥以壓縮空氣為動力，帶動碟板旋轉來作啟閉運動，從而達到對管路氣流的接通或切斷，分為雙作用和單作用，單作用具有彈簧復位的作用，可在故障時自動復位。

氣動高真空蝶閥特點：

1、軸承采用自潤滑軸承，摩擦阻力小。

2、不必從管路上拆卸閥門即可更換蝶板密封圈。

3、該閥能對介質雙向截止，實現可靠的密封，雙向零泄漏。

4、軸封采用具有自動補償?shù)奶厥饨Y(jié)構，隔斷外界大氣與管道的連通，從而保證管道的真空度。
氣動高真空蝶閥技術參數：


適用范圍(Pa)		2x105～1.3x10-5
漏氣率（Pa.L/S)		≤1.3x10-6
驅動形式		壓縮空氣（4-7bar）
介質溫度(℃)		丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150
法蘭標準		GB6070.3-85
安裝位置		任意
作用形式		單作用式：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用式：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
控制方式		開關型（開關兩位控制）
		調節型（4-20mA信號調節流量大小）

氣動高真空蝶閥執行機構：


執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

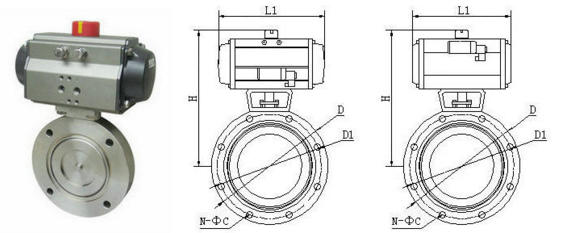

氣動高真空蝶閥連接尺寸：


公稱通徑(DN)		50	63	80	100	125	150	200	250	300	400
連接尺寸	A	26	32			35			50	55	60
	ΦD	110	130	145	165	200	225	285	335	425	510
	ΦB	90	110	125	145	175	200	260	310	395	480
	n-ΦC	4-Φ9		8-Φ9	4-Φ12			12-Φ11	12-Φ14		16-Φ14

聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上�；菹拈y門制造有限公司官網：www.11y96w.cn。
