您當前的位置--首頁 > 產品中心 > 氣動V型切斷球閥

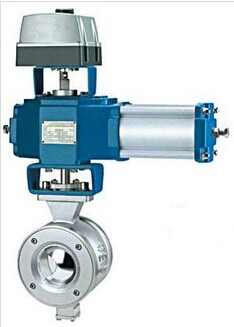

氣動V型切斷球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: V型球閥
名    稱: 氣動V型切斷球閥
型    號: QV67F
檢索關鍵字: 氣動V型切斷球閥 V型切斷球閥
產品名稱: 氣動V型切斷球閥
產品型號: QV67F
產品口徑: DN25-600
產品壓力: 0.6~6.4Mpa
產品材質: 鑄鋼、不銹鋼、合金鋼等
產品簡介: 制造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產制造優質閥門。
聯系電話: 15901687301
產品詳情
氣動V型切斷球閥產品特性:

球芯是一種V型切口球面板,球芯上、下端設有轉動軸,具有堅固結構,抗磨損的閥內材料,直流式通道,閥座帶有增能環可調節密封力。關閉時V形切口與閥座產生楔形剪切力,廣泛應用于漿料、泥漿顆粒狀及纖維環境中,與閥門定位器配套實現比例調節,配帶閥門的控制箱即快速切斷。

氣動V型切斷球閥型號參數:

執行器大類 執行機構形式 密封形式 閥型 公稱壓力(MPa) 閥體材料
執行器 橫推活塞式 剪切 V型球閥 1.60
6.4
按表內閥體
材料代號
公稱通徑DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
額定流量系數(CV) 27 47 70 110 170 280 410 750 980 1720 2900 3800 7000 9800 12000 15000 23000
配用氣接管 φ6×1(G1/8) φ8×1.5(G1/4) φ10×2(G3/4)



閥體、蓋、
球體
WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
閥桿 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12MoTi 316 316L
填料 浸PTEF編織、膨脹石墨環、聚四氟乙烯片
墊片 聚四氟乙烯包復墊片、柔性石墨包復墊片、金屬包復墊片
最大轉角(α°)
90°
工作氣源壓力(MPa)
0.4~0.7
公稱壓力(MPa)
1.6、2.5、4.0、6.4
工作溫度范圍(℃)
-40~180、-40~250
基本誤差 ≤±1.5%
回差 ≤1.5%
死區 ≤0.6%
-5~55低于5°需要特殊除水處理
耗氣量 900L/h(標準狀態)
泄漏量 ≤10-6×額定流量系數
DN25~DN250對夾式、DN300~DN600法蘭式

氣動V型切斷球閥安裝尺寸表

DN\代號 B A F G H I
25 68 62 375 260 375 205
32 78 62 375 260 390 205
40 85 62 375 260 400 205
50 100 75 375 260 420 205
60 120 90 375 260 450 205
80 130 100 400 260 465 205
100 158 115 435 260 480 205
125 180 129 435 260 515 205
150 216 160 540 440 670 255
200 268 200 540 440 710 255
250 325 240 700 440 770 255
300 460 334 700 630 970 285
350 520 414 965 630 1050 285
400 580 490 965 630 1100 285
450 640 580 1230 850 1100 350
500 705 690 1230 850 1200 350
600 810 750 1520 1050 1380 350
