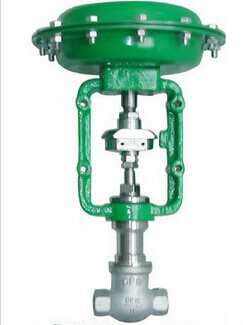

氣動微小流量調節閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬系列： 小流量調節閥
名    稱： 氣動微小流量調節閥
型    號： ZJHY
檢索關鍵字： 氣動微小流量調節閥 微小流量調節閥 上海閥門
產品名稱： 氣動微小流量調節閥
產品型號： ZJHY
產品口徑： DN15-20
產品壓力： 1.6-10.0MPa
產品材質： 鑄鋼、不銹鋼、合金鋼等
產品簡介： 制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。上海h恵夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。
聯系電話： 15901687301
產品詳情

氣動微小流量調節閥概述：

ZJHY型氣動薄膜精小型小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。閥體采用螺紋連接，具有體積小、重量輕、安裝、維護方便等優點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等介質的注流量調節場合。

氣動微小流量調節閥規格尺寸：
公稱通徑
G1/2"
G3/4"
閥座直徑
1.5*
3
4
5
6
7
8
9
流量系數Kv
0.0025
0.08
0.12
0.20
0.32
0.50
0.80
1.00
可調范圍
30:1
公稱壓力
標準產品1.64.06.4、10MPa
閥芯形式
單座柱塞型閥芯
流量特性
直線
作用形式
氣開式、氣關式
工作溫度
普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等標準訂貨生產
執行機構
ZHA/B型多彈簧氣動薄膜執行機構
可配附件
定位器、、空氣過濾、限位開關、閥位反饋器、緊急作裝置、手輪機構等

注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。*注量系數<0.08需特殊訂貨。

氣動微小流量調節閥主要技術性能指標：

泄漏率：Ⅵ級，小于額定流量的10-4
回差：不帶定位器，小于全行程的3%；帶定位器，小于全行程的1%
基本誤差：不帶定位器，小于全行程的±5%；帶定位器，小于全行程的±1%
死區：不帶定位器，小于全行程的3%；帶定位器，小于全行程的1%注：測試使用填料為聚四氟乙烯填料。

氣動微小流量調節閥主要零部件材料：
閥體材質：1G1Cr18Ni9Ti、316、316L等
芯座材質：1Cr18Ni9Ti、316、316L等
填料材質：聚四氟乙烯、柔性石墨
膜片材質：丁腈橡膠夾尼龍布

氣動微小流量調節閥允許壓差：
執行機構
ZHA(B)-11
行程
10
有效面積(cm3)

200

氣源接口尺寸
M16×1.5
公稱通徑
G1/2"
G3/4"
閥座直徑
1.5
3
4
5
6
7
8
9
允許壓差△P（MPa）
6.4
5.2
4.6
注：（1）ZHA：正作用執行機構；ZHB反作用執行機構。
（2）如果允許壓差不清楚或最大工作壓差超出列表范圍請我們聯系。

氣動微小流量調節閥外形尺寸及重量：
公通徑
G1/2"
G3/4"
連接長度L(mm)
92
92
高度H(mm)
370
370
H1(mm)
30
30
執行器寬D(mm)
230
230
重量(KG)
18
18
