電動角式調節閥工作原理圖
2019/8/7-電動角式調節閥工作原理圖

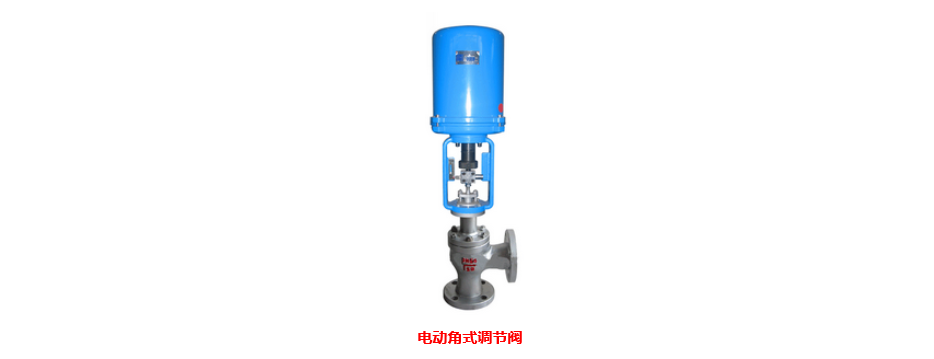

電動角式調節閥閥主要由電動執行機構和角型閥體組成，閥芯為單導向結構，具有流路簡單、阻力小、流量大、調節精度高等特點，適用于控制高粘度介質及含有顆粒的流體和泥漿、90度彎接頭處，閃蒸流體等，可避免結焦、堵塞，且閥體無死角，便于自凈和清洗，被廣泛應用。
電動角型調節閥根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節，以等百分比特性為最優，其調節穩定，調節性能好。
電動角式調節閥工作原理：
電動角式調節閥通常采用流開型（即底進側出）流向，電動執行機構內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動角式調節閥工作原理動態圖
電動角式調節閥具有壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。 特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合。
